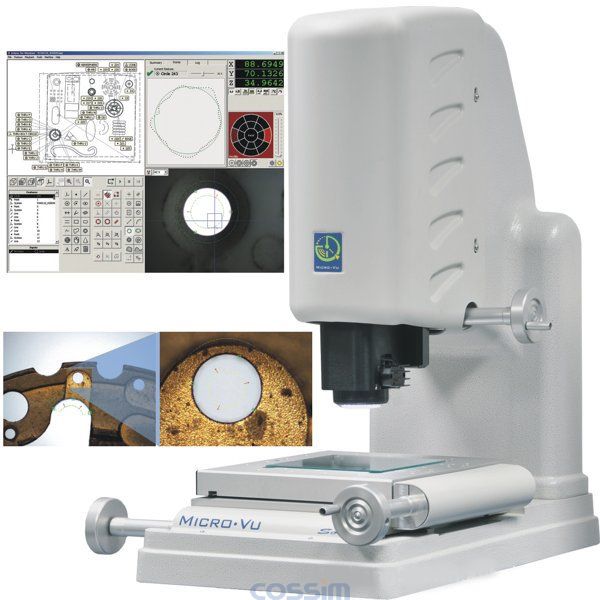

Micro-VU Sol311手動影像測量?jī)x
產品介紹
- 超高解析RGB影像攝影機及17”LCD螢?zāi)?/li>
- 規格行程(英吋)：6x 6x 6 ~ 12x12x 6 Z軸行程：12” Option
- 無段倍率鏡頭：20x~250x or 17x~410x
- 全新Monorall 自調式滑軌，伺服馬達提供每秒移動20英吋的高速
- 光學尺讀值：1μm╱0.5μm╱0.1μm
- X.Y軸精度：2+ L/250μm 重覆精度：2μm
- XYZ三軸操縱桿，滑鼠操縱功能簡易便利
- 同軸/輪廓/表面光源皆為高亮度LED
- 所有機構系統採USB界面，提供更快速傳輸
- 可選擇花崗巖底座機型，提高量測精度
- 可擴充為接觸/非接觸二合一機型
- Inspec全新2.0 Software (Windows 2000＼XP)：
- Inspec 中英文界面并支援繁＼簡體
- 可量測點、線、圓、弧、角度、距離、橢圓、矩型、O型環、槽型孔、連續曲線、傾斜補正、平面補正及原點設定
- 量測結果并可顯示公差值、真圓度、真直度、位置度、垂直度、平行度
- 可用於程式編輯，大量及重復量測
- 螢?zāi)粧呙柘到y(tǒng)，每秒量測8點以上
- 支援AutoCAD雙向＼Excellon＼Gebber
- Auto Light 編輯程式時,軟體可自動調整光源
- 三種不同光源可由程式設定控制
- Micro Ring Light 27度~75度，多角度多層切割光源，并可前后左右四方向調整
應用范圍：
- 非接觸三次元幾何量測系統
- 表面尺寸量測功能&輪廓量測功能
- 量測圖形及影像擷取及儲存、列印系統
- 數據統計分析及資料輸出入網路連結系統
技術參數
| Features |
Vertex 100s |
Vertex 200s |
Vertex 300s |
Vertex 400s |
| Video |
High Resolution B & W or Color |
| Profile Light |
Red LEDs on B & W Systems
White LEDs on Color Systems |
| Surface Light |
| Coaxial Light |
| Optics |
6.5:1or 12:1 Zoom |
| Software |
InSpec Metrology Software |
| Motion Control |
Linear Servo, CNC, Mouse and Joystick |
| Warranty |
1 Year |
| Requirements |
Vertex 100s |
Vertex 200s |
Vertex 300s |
Vertex 400s |
| Environmental |
20º C (68º F) +/-2º, 30-80% Humidity |
| Power |
93-264 VAC, 47-63 Hz, 10 Amp |
| Encoder Resolution: 1.0 µm = 0.000040", 0.5 µm = 0.000020", 0.1 µm = 0.000004" |
| Repeatability based on Micro-Vu Accuracy and Repeatability specification using 0.5 micron encoders. |
| Mechanical accuracy of Z. Accuracy of focus is surface dependant. |
| Magnification is from part to camera chip. |
| Computer components may be updated without notice. |
| Optional computer console is 1250x750mm (50"x30") |
|
