1. 儀器名稱和型號、交貨期限：
2. 儀器名稱：全譜直讀光譜儀
3. 儀器型號：PMI-MASTER Smart
4. 產地：德國
5. 供貨期：8周
6. 儀器應用范圍：

儀器適用于鐵，鋁，銅，鎳，鈦，鈷，鉛，錫，鎂，鋅等金屬樣品的成分分析。根據客戶的具體要求，本銷售協議所對應的儀器的分析范圍為鐵基和鋁基

儀器分析范圍

鐵基分析范圍表

	Fe 100		Fe 200		Fe 250		Fe 300		Fe 400		Fe 500		Fe 000
	low alloy steel		cast iron		Cr hard / Ni resist		stainless steel		tool steel		high Mn steel		Fe-Orientation
	Min	Max	Min	Max	Min	Max	Min	Max	Min	Max	Min	Max	Min	Max
C	0.02	1.7	1	4.5	1	4.5	0.02	2.5	0.02	3	0.05	1.7	0.025	4
C*	0.003	1.7	-	-	1	4.5	0.003	2.5	0.005	3	0.005	1.7	-	-
Si	0.005	2.5	0.005	3.7	0.01	7	0.025	4.5	0.01	2.5	0.01	2.5	0.01	4.5
Mn	0.002	2.5	0.004	1.6	0.003	2.5	0.002	20	0.004	2.5	7	22	0.005	22
P*	0.003	0.17	0.002	0.75	0.005	0.5	0.003	0.15	0.005	0.15	0.005	0.12	-	-
S*	0.002	0.4	0.002	0.2	0.003	0.15	0.003	0.35	0.005	0.1	0.005	0.1	-	-
Ca**	0.001	0.01	-	-	-	-	-	-	-	-	-	-	-	-
Cr	0.005	5.5	0.005	2.5	0.005	35	0.005	35	0.005	20	0.005	4	0.005	35
Mo	0.003	2	0.005	2	0.005	4	0.003	6.5	0.005	11	0.005	2.25	0.005	11
Ni	0.005	5.5	0.005	3.5	0.005	30	0.005	55	0.005	5	0.005	5	0.005	50
Al	0.002	1.5	0.004	0.12	-	-	0.003	1.2	0.003	0.4	0.004	0.4	0.003	1.5
Co	0.002	1	0.004	0.3	-	-	0.002	13	0.004	12	0.004	1	0.005	13
Cu	0.002	1	0.002	3.3	0.002	9.5	0.001	8	0.004	1	0.004	0.5	0.002	9
Mg	-	-	0.0005	0.09	-	-	-	-	-	-	-	-	-	-
Nb	0.002	1	0.005	0.2	0.003	3.5	0.005	3.5	0.004	1	0.005	1.5	0.003	3.5
Ti	0.001	0.6	0.002	0.35	0.003	0.5	0.005	2.5	0.004	0.5	0.004	1.25	0.003	2.5
V	0.001	1	0.004	0.8	0.005	1	0.003	1	0.005	11.5	0.004	1	0.005	11.5
W	0.04	2.5	-	-	-	-	0.05	4	0.05	22	-	-	0.05	22
Zr	0.002	0.5	0.005	0.06	-	-	-	-	-	-	-	-	-	-
Sn*	0.002	0.3	0.002	0.25	-	-	-	-	0.005	0.5	-	-	-	-
B*	0.001	0.025	0.001	0.1	-	-	0.001	0.025	-	-	-	-	-	-
As*	0.005	0.125	0.005	0.1	-	-	-	-	-	-	-	-	-	-
Bi*	0.025	0.12	-	-	-	-	-	-	-	-	-	-	-	-
Pb	0.015	0.35	0.015	0.3	-	-	0.015	0.3	-	-	-	-	0.015	0.3
N*	-	-	-	-	-	-	0.1	1.2	-	-	-	-	-	-
Fe	Internal Standard		Internal Standard		Internal Standard		Internal Standard		Internal Standard		Internal Standard		Internal Standard

注：*需配備UV Touch槍，
用戶提供標樣，日立分析儀器可現場延長測量上限。

鋁基分析范圍表

	Al 000
	Al-Orientation
	Min	Max
Ag	0.001	1.1
B	0.001	0.025
Be	0.0005	0.025
Bi	0.01	0.75
Ca	0.001	0.025
Cd	0.001	0.4
Ce	0.005	0.055
Co	0.002	0.5
Cr	0.001	1
Cu	0.001	11
Fe	0.002	2.2
Ga	0.005	0.12
Hg	0.005	0.1
In	0.005	0.15
La	0.002	0.04
Li	0.0005	0.025
Mg	0.001	12
Mn	0.001	1.8
Na	0.0005	0.03
Ni	0.003	3.6
Pb	0.005	1.75
Si	0.002	25
Sn	0.005	5
Sr	0.001	0.15
Ti	0.001	0.3
V	0.002	0.15
Zn	0.01	13
Zr	0.001	0.3
Al	Internal Standard

用戶提供標樣，日立分析儀器可現場延長測量上限。

儀器技術參數

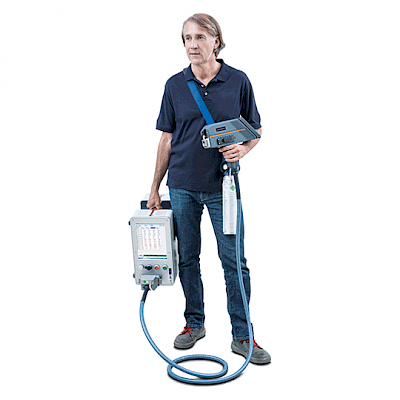

PMI-MASTER SMART便攜式光譜儀用于固體樣品元素定量分析的儀器。光學系統采用CCD檢測器，光譜范圍覆蓋全部典型材料。

PMI-MASTER Smart便攜式光譜儀技術參數

光學系統：

1. 檢測器系統：CCD檢測器（每個CCD有3648像素）
2. 波長范圍： 165-420 nm

探頭基本描述

1. 氬氣噴射氣流火花激發
2. 金屬材料分選功能
3. 可插拔式設計便于快速切換

標準探頭

1. 標準探頭包含電弧和火花兩種激發模式
2. 光纖標準長度 3m
3. 配備HPC光纖
4. 探頭設計精巧，重量800克

UV-Touch  探頭

1. 用于火花應用的特殊激發槍，與主機易于連接，用于檢測典型紫外元素(C, P, S,N,B, Sn, Se,As等)
2. 波長范圍 165-210nm
3. 讀出系統： CCD-檢測器（ 3648 像素）堅固緊湊設計, 內置氬氣沖洗裝置
4. 光纖標準長度 3m
5. 探頭重量： 2000g

 Source光源：

1. 火花及電弧激發源
2. 內置能量穩定器，電子調節
3. 單向放電
4. 光源參數計算機控制
5. 頻率： 100-350 Hz
6. 250-300V
7. 最大脈沖電流110A，電弧電流 1.8-2.5A
8. 高能脈沖電弧技術
9. 固態振蕩器設計

計算機及讀出系統

1. 采用AMD 1.6 GHz Intel Atom N270
2. 內存：2 GB Ram
3. 硬盤： 60GB SDD
4. 配備接口：1*USB (2.0), 1*網絡接口, 1*VGA, 1*輸出接口和藍牙接口 觸摸屏界面

Monitor顯示屏

1. 外置高清液晶顯示器(1440*900 pixel)
2. 堅固耐用工業觸摸屏，無須鍵盤鼠標，易于操作

Software軟件

1. Windows 8.1 操作系統
2. WASlab 光譜儀軟件，多任務操作：
3. 原材料分選
4. 多種PMI測試程序
5. 自動根據給定偏差和激發次數進行標定控制
6. 可選激發次數進行PMI測試
7. 根據設定數據進行電極清理
8. 對稱及不對稱偏差
9. PMI元素顯示及相應偏差
10. 檢測結果存儲及打印
11. 可自由編輯報告
12. 牌號鑒別
13. 每套曲線存儲超過300個牌號數據
14. PMI測試中顯示牌號
15. 分析及搜索給出鑒定牌號
16. 定向分析（成分近似分析）
17. 分析程序無限制數量
18. 顯示光強值、強度比、再校準和校正強度比
19.  分析結果百分含量或ppm顯示
20.  1-2點曲線再校準
21.  加法或乘法干擾校正
22.  基體校正
23.  自動選擇譜線
24.  任意激發次數的數據計算平均值、標準偏差及變異系數
25.  結果超出曲線范圍的標示
26.  樣品標識輸入
27.  分析數據可傳輸至外部計算機
28.  連接外部打印機及顯示器
29.  硬盤故障自診斷
30.  分析數據以Excel, ASCII等標準格式存儲
31.  存儲全譜信息用于評估（選件）
32.  用于牌號評估的光譜圖顯示（選件）
33.  快速牌號鑒別（指紋技術）
34.  每條曲線存儲多于300個牌號
35.  曲線數量無限制
36.  譜圖對比鑒別牌號

TECHNICAL DATA 技術數據

尺寸:

1. 高：235 mm,
2. 長：410 mm,
3. 寬：425 mm
4. 重量：15 kg （不包含移動小車）

電源要求：

1. 110/230 V 50/60 Hz
2.  最大功率500 W
3.  待機功率25 W
4. 16 A慢熔保險絲

氬氣要求：

1. 氬氣純度99.999%;
2. 進氣壓力0.3Mpa

儀器安裝準備條件

儀器裝配之前，實驗室需具備以下條件：

根據光譜儀的尺寸進行實驗室設計，且應將光譜儀與制樣設備分開房間放置，為日常操作方便，應在儀器的后，左，右方向留下0.5-1米左右空間，臺式光譜儀需準備光譜儀放置平臺，落地式光譜儀確保地面水平，防潮；在前方的操作面前留有足夠空間，所以推薦的實驗室儀器間面積應在10平方米以上；放置儀器的房間與放置氬氣及制樣設備的空間建議分隔開，房間需配備合適大小的空調和除濕機（空調和除濕機的功率需依照實驗室房間面積）

• 高純氬氣           （≥99.999％，兩瓶以上）
• 磨樣機（黑色金屬使用，砂紙類型P60）
• 車床（有色金屬使用）
• 切割機(對有大形狀檢測樣品建議使用)
• 常用物品：無水酒精、無塵布
• 內控標樣（根據用戶產品確定，如45＃鋼，316L等）
• 雙壓力表頭的氬氣減壓表,可準確表征0.4MPa 輸出壓力



	PMI-MASTER Smart全譜直讀火花光譜儀
序號	數量	描述
1	1	PMI-MASTER Smart便攜式直讀光譜儀
		Portable ARC/SPARK Spectrometer Wave length range185-420nm,detachable Probe (Probe not included) Standard WASlab Software, Standard Accessories including internal Accumulator and internal Charger and Industrial Computer. 便攜式電弧/火花直讀光譜，波長范圍185-420nm，附帶軟件，標準附件及內置充電器,工業用計算機，防塵、抗震，方便、耐用。觸摸屏操作。
2		Standard UV-Touch標準UV-Touch激發槍，3米，帶觸摸屏 Detachable Probe assembly, with integrated miniature optics, for PMP2 including calibration of three UV-ELEMENTS, to be chosen from the arrays SPARK Excitation, 3 meter umbilical cord, HPC-Fiber & Jet-Stream-Technology included
3	1	SPARK Matrix-Calibration 鐵基體全范圍標準曲線共1條 Calibration of a Global- Programs for the specified Matrix in SPARK-MODE elements and ranges are covered according to the attached arrays, standardization samples included
4	6	Sub- Programs SPARK  鐵基體特定范圍精確校正曲線，共6條 Calibration of a Sub- Programs, according to attached arrays (Matrix Calibration (SPARK) for the corresponding Matrix necessary) 包括低合金鋼、鑄鐵、高合金鑄鐵、不銹鋼、工具鋼、高錳鋼及進口校正樣品
5	1	SPARK Matrix-Calibration 鋁基體全范圍標準曲線共1套                           Calibration of a Global-Program for the specified Matrix in SPARK-MODE elements and ranges are covered according to the attached arrays, standardization samples included
6	1	Functions of Spectrometer Software (WASLAB user interface) 中、英、德文操作分析功能軟件（WASLAB 用戶界面功能）
7	1	隨機附件包



PM2隨機附件包
Fuse 8A 20 mm T/	保險絲	10
Cylinder Hex Screw M3X10 DIN 912/	內六角螺絲	3
DIN 913 M4X4 Hex.set screw/	內六角螺絲	2
M3X8 vz Cylinder hexagon set screw/	內六角螺絲	2
O ring 44 Viton/	密封圈	X2
O ring 4Xiquartzwindow/	密封圈	2
PTFE ring 5.5/4X0.5mm/PTFE	墊圈	2
Cap lens holder/	鏡片螺帽	1
Planplatte Quarz d=5mm t=1mm/	石英窗片	2
Spring electrode/	彈簧	2
Spacer electrode2.0mm/	極距規	1
Tungsten Electrode TM/	鎢電極	1
Round electrode cleaning brush/	電極刷	1
Brush for electrode arc/	電弧電極刷	1
Hex.wrench 1.5 mm/	內六角扳手	1
Hex.wrench 2.5 mm/	內六角扳手	1
Large grip Hex.wrench 2.0mm/	內六角扳手	1
Cleaning brush FS FM/	毛刷	1
Argon supply ca.3m PE-hose/	氬氣管	1
BG extraction tool Ceramic holder FS/	陶瓷座拆卸工具	1
