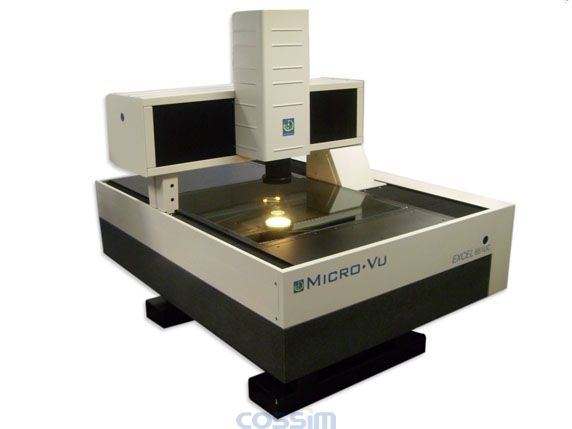

美國Micro-VU Excel 660系列影像測量儀

SKU: Excel660

技術參數

型號	Excel661UM	Excel661UC	Excel662UM	Excel662UC	Excel664UM	Excel664UC
測量行程	650x650x160mm		650x650x250mm		650x650x400mm
外形尺寸	1311x1604x1608mm		1311x1604x1788mm		1311x1604x2088mm
重量	1530kg		1550kg		1550kg
承載重量	100kg		100kg		100kg
平臺材質	鋼構
基座材質	花崗巖
傳動方式	Unique X&Y Monorail, Monorail Linear Z
電控系統	伺服系統: CNC, 鼠標, 搖桿
電源系統	93-264 VAC, 47-63 Hz,最大10 Amp
XY 精度	Uxy=2.5+L/300μm		Uxy=2.8+L/300μm		Uxy=3.2+L/300μm
Z 精度	Ux=2.5+L/150μm		Ux=3.0+L/150μm		Ux=3.5+L/150μm
XY 重現性	2.5μm		2.8μm		3.2μm
Z 重現性	2.5μm		3.0μm		3.5μm
XY 加速度	1000mm/S2
Z 加速度	500mm/S2
XY 移動速度	500mm/s
Z 移動速度	150mm/s
光學尺分辨率	0.1μm
影像	黑白	彩色	黑白	彩色	黑白	彩色
光源	紅光LED	白光LED	紅光LED	白光LED	紅光LED	白光LED
照明系統	表面光, 輪廓光,同軸光
光學系統/放大倍率	12x 光學/3x 數字 Zoom / 15x~1200x 放大倍率
軟件	InSpec for Windows Metrology Software(2000/XP/Vista)
工作環境	20℃(68℉)±2°,30-80%濕度
